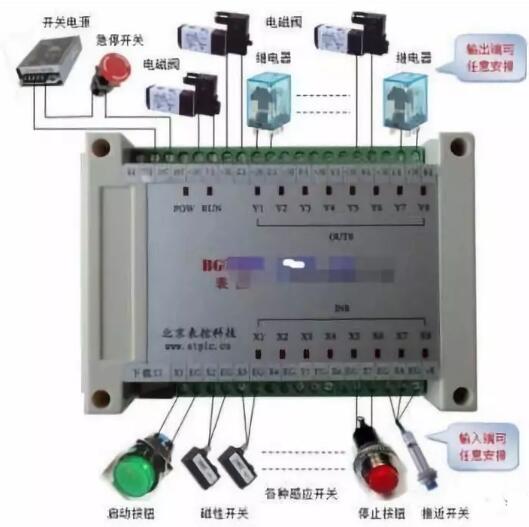

电磁阀控制器接线，主要分为电源、输出和输入接线。

1. 电源连接:将开关电源提供的24V电源连接到控制电源端，连接24V负极接地线EG端子，将正极连接到24V端子。PE是连接到安全保护地线上的保护接地端子。

2. 输出接线:输出直接连接到电磁阀或其他电气负载上，分别连接到DC+和Y输出端子上。

3.输入接线:开关信号直接连接到X输入端和输入端子的接地端。带电源的传感器电源端子连接+E端子或+24V端子，地线连接EG端子，输出端连接X输入端。

原装festo电磁阀符号是指电磁阀功能描述的原理图，通常用于气动系统设计和产品识别，以供气动系统设计人员和电磁阀用户了解产品功能。

在设计过程中，往往需要看气路图。各种电磁阀化身成各自对应的气动符号出现在图纸上，这种表示方式，就是电磁阀的符号。

例子和说明:

照片:从上到下，从左到右

直线动作:2 2,2 3通常通过，2 3通常中断。

导频类型:两位数，两位数三通常通过，两位数三通常中断。

二五通单电控，二五通双电控[电磁阀图形符号含义详细说明]三五通密封，三五通泄漏，三五通介质压力。

电磁阀符号解释

“几”,前面你想看到这个阀有几个工作条件,可以说是少数人,如气动元件符号,更好的理解,在图中代表广场的主体(用箭头或T线)几几。后面的“几道”表示其中一个正方形上的点(箭头线和T线相交的地方)，这是几道。

气动电磁阀图形符号

电磁阀图形符号的含义一般为:

1. 使用此框指示阀门的工作位置。一些框表示“位”。

2. 盒内箭头表示油回路处于接通状态，但箭头方向不一定表示液体流动的实际方向;

3盒符号“┻”或“┳”,说的路径;

4、箱体外部连接接口的数量，表示几个“通”;

5. 一般由阀门与系统供油或供气回路连接的进油/进气口用字母p表示;阀门与系统回油/回气回路连接的回油/回气口用t表示(有时用o表示);阀门与执行机构连接的油气端口用a、b等表示。有时用l表示图形符号上的漏油口;

换向阀有两个或两个以上工作位置，其中一个是正常位置，即阀芯不受位置控制。图形符号中的中间位置是三位阀的正常位置。弹簧复位二位阀以弹簧附近箱内的路径状态为其正常位置。在绘制系统图时，油气回路应连接到换向阀的正常位置。
