电磁阀的工作原理及符号意义
点击次数:1147 发布时间:2019-08-21
直接作用电磁阀
直动式电磁阀有常闭和常开两种类型。常闭式电源故障为闭合状态。线圈通电时产生电磁力,使动铁芯克服弹簧力,静铁芯吸收并直接打开阀门。介质在路径中。线圈切断后,电磁力消失,弹簧力作用下移动铁芯复位,直接关闭阀门端口,介质无法通过。结构简单,运行可靠,在零压差和微真空下正常运行。常开则相反。
步进式直接作用电磁阀
上海smc电磁阀分步直接作用式电磁阀是一种与直接作用和先导式相结合的原理,当进、出口无压差时,通电,电磁力直接把先导阀和主阀关闭部件依次向上提起,阀门打开。

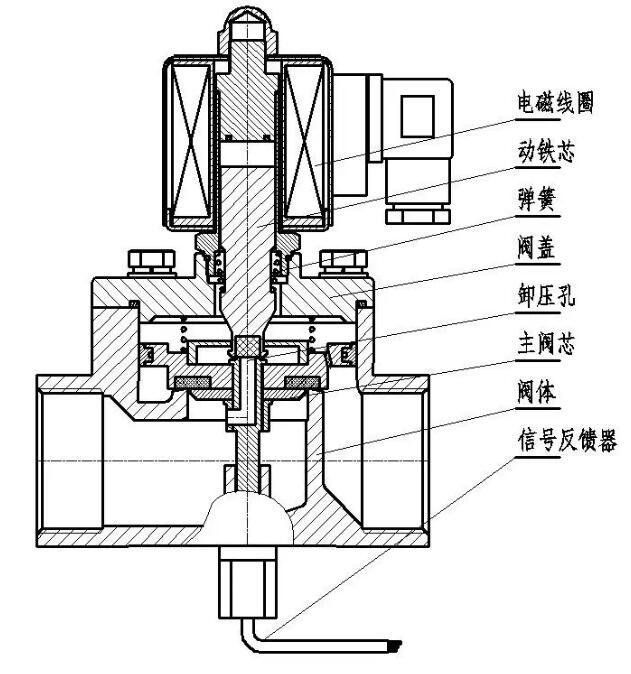

先导式电磁阀
先导式电磁阀是常用的一种类型,一般用于大口径、高压管道中,这种阀门功耗小、发热少、线圈不易燃烧、可长时间供电、节能,因此得到了广泛的应用。与先导式电磁阀相比,虽然略显复杂,但能达到更高更精确的控制效果,能控制阀门的启闭速度,对减少液压冲击有很好的效果。当先导式电磁阀开启时,必须有先导压力,否则无法开启,在使用压力范围内,介质压力越大,密封越紧。
所述电磁阀由先导阀与主阀芯连接形成通道组合;常闭型在无电源时,处于关闭状态。当线圈通电时,产生磁力使移动铁芯和静态铁芯吸引在一起,导阀打开,介质流向出口,这个时候,主阀芯腔的压力减少,低于进口侧的压力,形成压差克服弹簧阻力,然后向上运动,实现打开主阀口的目的,介质流。线圈被切断时,磁力消失,动铁芯在弹簧力的作用重新设置并关闭试点港口,在这个时候,介质流的平衡孔,参议院的压力的主阀芯的增加,和弹簧力的作用下向下移动,关闭主阀口。常开方程的原理正好相反。
smc电磁阀的工作原理
如何选择直接运动和飞行员
直接作用的电磁阀一般用于小直径(ASCO8320系列接口尺寸是1/8 - 1/4“),低压环境中,打开阀的结构,不需要要求的小压力介质,零电压启动,所以与先导式电磁阀启动相比,将会更快,特别适用于要求快速切断。功耗大于先导式电磁阀,一般在5-20w,高频功率容易烧毁线圈,但控制简单,使用范围广。
先导式电磁阀一般用于大口径、高压场合,这种结构的阀门开启时,电磁阀的小压力不小于0.05MPa,必须有先导压力,否则无法开启。此外,先导式电磁阀与直流阀相比,流量容量来的大,一般CV可以达到3以上。对于压缩空气的纯度要求较高,直接作用不那么严格。电磁头小,功耗低,0.1-0.2w,功率频繁,功耗长,不燃烧,节能。流体压力范围上限高,但必须满足流体差压条件,但液体杂质容易堵塞先导阀孔,不适合液体使用。
耐压:从两种耐压大小,先导式比透型耐压大。
响应时间:与先导式电磁阀相比,直动式电磁阀启动速度快,如果选择快切削,建议购买直动式电磁阀。由于先导式电磁阀是通电后的小阀先打开,打开后的主阀,直接运动的电磁阀是主阀直接打开。
流量:先导式与直动电磁阀流量相比要大一些,一般CV值可以达到3以上,而直动电磁阀的一般CV值小于1。直动电磁阀是由0压力启动的,而先导必须有先导压力,一般在2bar左右。
动力与损失:直接作用的动力大于引航员。
介质清洁度要求:先导式对循环介质的纯度要求较高,但直接移动式不那么严格。
电磁阀符号的含义
电磁阀符号由一个方框、一个箭头、一个“T”和一个字符组成。电磁阀图形符号的含义一般为
,用方框表示阀门的工作位置,每个方框表示电磁阀的工作位置,即“位”。有几个框表示有多少“位”,例如,two three-way表示有两个工作位置。以上“无动力”和“有动力”是两个不同的工作岗位。
识别正常位。电磁阀有两个或两个以上的工作位置,其中一个是正常位置,即阀芯不通电的位置。对于二位阀,采用弹簧复位二位阀,使其接近弹簧在箱体路径状态下的正常位置。对于三位数阀,图形符号中的中位数为正常位。在绘制系统图时,油气回路应连接到换向阀的正常位置。
,方框中的箭头表示两个接口已连接
,框内的符号“T”表示该接口无效。
,盒子外部连接的接口号有几个,它表示几个“通”。
一般情况下,流体的进口端用字母P表示,出口R表示,阀门与执行机构之间的界面用A、B等表示。
在下例中,双向电磁阀有两个工作位置和三个气口,分别为进气口(P)、出气口(A)和出气口(R)。电磁阀通电时,P和A通过;当电源熄灭并恢复到正常状态时,R和A通过。
以下两张图片详细说明了阀门运行的全部状态
黄色圆圈中的框表示电磁阀的正常连接状态
黄色圆圈中的盒子是电磁阀激发态的连接状态
二、三通电磁阀工作原理
二位五通电磁阀的工作原理
