Sk-8系列挖掘机电磁阀的位置分布及故障诊断方法
点击次数:170 发布时间:2019-08-12

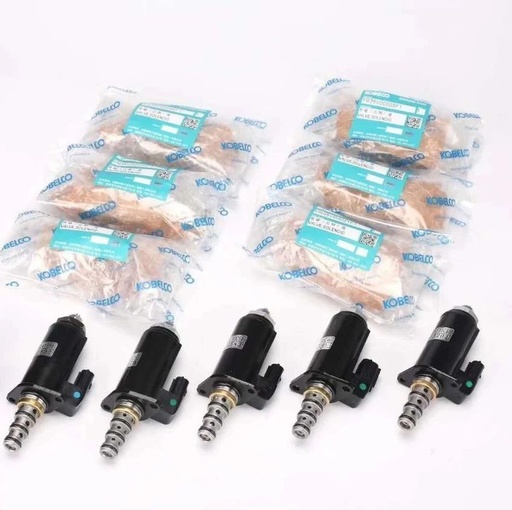

  神钢SK-8系列电磁阀
  电磁阀
  螺线管通电,通过(电磁铁的)固定铁芯吸附可动铁芯向左转动,可动铁芯按下推杆,切换阀芯,电磁阀类似开关,不能调节大小。
  电磁比例阀
  电磁比例阀使用比例螺线管,产生与电流成比例的电磁力 ,通过电磁力吸附可动铁芯 ;控制比例螺线管的电流时,需要设置与指令电压相符的输出电流放大器 ,比例阀可调节大小。
  电磁阀故障报警排查方法
  当神钢挖掘机出现D字头和E字头报警代码,如D012、E013时,都是电磁阀问题;当遇到D字母开头的报警代码即为相关电磁阀故障,以后朋友们查询到故障所在,可根据以下说明的具体位置找到相关部件,及时解决故障。(以神钢SK-8系列机型为例)
  找到该电磁阀的位置,和旁边可以互换的电磁阀对调,如果该报警消失,产生其他的报警,应该是电磁阀的故障。
  出现报警除了电磁阀本身故障,还有可能是线路问题,线路和电脑板之间有转接头,需要服务人员来检查线束。
  神钢各电磁阀的作用
  SV-4
  安全锁定电磁阀:当放下锁定杆时,安全锁定电磁阀处于通电状态,电磁阀切换后先导油路接通。
  SV-1
  旋转刹车电磁阀:旋转电磁阀在操作旋转的动作时断电,阀芯不切换,先导油路通过旋转马达到制动活塞处解除刹车。
  SV-3
  行走1/2速电磁阀:行走速度的1速和2速切换。
  SV-2
  工作装置增压电磁阀:是有工作装置增压,提高挖掘力度。
  PSV-B
  P2卸载比例阀:控制P2卸载阀芯的打开状态,使液压系统没有参加工作的压力油回到液压油箱,消除各执行元件的残余压力。
  PSV-C
  行走直进比例阀:在进行复合动作操作时,保持行走的直进性。
  PSV-D
  P1卸载比例阀:控制P1卸载阀芯的打开状态,使液压系统没有参加工作的压力油回到液压油箱,消除各执行元件的残余压力。
  PSV-A
  小臂2速反比例阀:小臂执行回收动作时,加快小臂速度。
  神钢SK60
  神钢SK60一共有两个电磁阀,分别是安全锁定电磁阀和行走1、2速电磁阀,两者可以互换。
  神钢SK75
  SK75有三个电磁比例阀,分别是SV-4安全锁定电磁阀、 SV-3行走1/2速电磁阀和SV-1旋转刹车电磁阀,上图中的SV-3可以和SV-4互换。
  神钢SK130、SK140
  神钢SK130和SK140一共有7个电磁阀,上图中的SV-3和SV-4两个电磁阀可以互换;PSV-B、PSV-C、PSV-D三个电磁比例阀可以互换。
  神钢20-40T挖掘机
  神钢20-40T级的挖机有8个电磁阀,上图中的SV-2、SV-3和SV-4三个电磁阀可以互换。PSV-B、PSV-C、PSV-D三个电磁比例阀可以互换。
  电磁阀常见故障代码
  以上是大家常遇到的mac电磁阀中国官网电磁阀故障问题和解决方法,如果有其他电磁阀故障问题,想要咨询我们的,请在下方留言,当然,如果你还有更全面的电磁阀故障解决方法,欢迎与我们交流。
  若电磁阀/电磁比例阀故障了,该如何拆卸、清洗呢?
  拆卸步骤
  1
  冷车状态下,按下液压油箱排气阀泄压;
  2
  用4毫米的内六角扳手松动电磁阀底部的两个内六角固定螺栓,松动过程中需要两边同时松动,切勿完全松动一边后再去松另一边。
  注:拧松螺栓过程中会有液压油滴出,建议准备小的容器盛。
  清洗步骤
  1
  用针勾出内部阀芯后,用油污清洗剂进行清洗;再用干净的卫生纸擦拭掉油泥,必须将阀芯和阀套之间清理干净;
  2
  扳手固定底部螺栓,再用扳手卸下调整螺丝,清洗里面的弹簧。
  注:清洗后可按一下里面的弹簧,测试阀芯是否能回位。
