全面讲解多路调节阀的原理及区别~
点击次数:141 发布时间:2019-08-02
  液压阀用于控制液压系统中的油流方向或调节其流量和压力。
  方向控制阀是一种通过改变转轮来控制油流方向的液压阀。
  单向方向控制阀是仅允许单向空气流动的方向控制阀,如单向阀、梭阀、双压力阀等。
  方向控制阀是一种可以改变气流方向的方向控制阀,简称方向阀。
  按控制方式可分为电磁阀、机械阀、气动阀和人控阀。
  FESTO电磁阀单向方向控制阀
  一

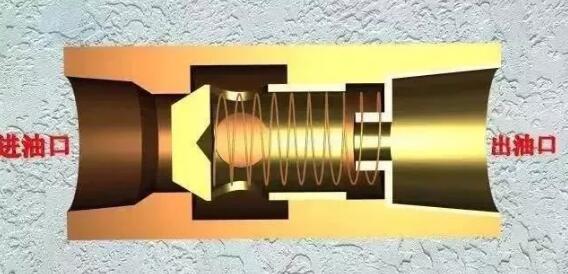

  单向阀
  单向阀是一种只能向一个方向流动而不能向相反方向流动的阀。单向阀通常与节流阀结合在一起以控制执行器的速度。
  1。组成:本体、阀芯、弹簧等。
  2。功能:只允许一个流向,反向切断。
  三。工作原理:正向导通和反向截止。
  4。用途:通常安装在泵的出口处。一方面防止压力冲击影响泵的正常运行,另一方面防止系统油在泵不工作时通过泵流回油箱。它用于分离油管,以防高压和低压干扰。
  二
  液压控制单向阀
  液压单向阀是通过控制流体压力使单向阀向后流动的阀。这种阀门在煤矿机械液压支架设备中起着重要的作用。
  液压单向阀与普通单向阀的区别在于有一个附加的控制油管K,当控制油管未与压力油连接时,液压单向阀的工作方式与普通单向阀相同。压力油只能从进油口流向出油口,不能向后流动。
  当控制油回路中有控制压力输入时,活塞顶杆在压力油的作用下向右移动,单向阀被顶杆顶起连接进出口。如果机油出口大于机油进口,则机油可能向后流动。
  1。festo电磁阀接线图组成:普通单向阀+小活塞气缸排气及泄漏。
  2。工作原理:
  a.无控制油时,与普通单向阀相同。
  b.当控制油量时,可以实现正流量和负流量。
  三。应用程序:
  a.保持压力。
  b.液压缸的支撑。
  c.实现液压缸锁定。
  d.大流量排油。
  e.作为充注阀。
  f.组合成换向阀。
  换向阀
  换向阀是一个具有两个以上流量模式和两个以上出油口的方向控制阀。它利用阀芯在阀体孔内作相对运动,使输油管道可以连接或切断,改变油流方向。它是一种实现液压油流量的通讯、切断和反转、卸压和顺序动作控制的阀门。
  换向阀分类:
  按结构可分为滑动阀型、旋转阀型和球阀型。
  根据阀体连接的主要油路数量,可分为二、三、四等。
  根据阀芯在阀体内的工作位置,可分为二位、三位和四位。
  根据阀芯的运动方式,可分为手动、移动、电磁、液压、电液等。
  一
  手动换向阀
  手动换向阀是由手动操纵杆操纵的方向控制阀。在液压系统中起到换向(改变流体流动方向)和切换(接通或切断流体流动)的作用。
  二
  机动换向阀
  移动换向阀又称行程阀,主要用于控制机械运动部件的行程。通过安装在工作台上的铁或凸轮,阀芯被迫移动,从而控制流体流动方向。
  三
  电磁换向阀
  电磁换向阀利用磁铁吸力推动滑阀改变阀的工作位置。它可以改变控制流体的流向,从而改变液压换向阀的位置。
  由于控制液压换向阀的液压推力可以很大,主阀可以很大,允许较大的流量通过。这样,可以通过使用较小的电磁铁来控制较大的流体流量。
  四
  其他阀门
  根据阀门的工作位置,阀门的工作位置被划分为“位置”,几个切换工作位置的阀门被称为“多位置”阀门。常用的是“二”和“三”阀。阀门不受控制或操作时的位置称为零位。
  阀门接口(包括排气口)按阀门接口数量划分为“通”。阀门接口包括入口、出口和排气口,但不包括控制口。普通阀门有二通、三通、四通、五通。
  (1)两位双向换向阀
  原理:是直接原理和引导原理的结合。当进出口无压差时,电磁力直接将先导阀和主阀关闭件向上提起,阀门开启。
  当进出口达到启动压差时,通电后电磁力引导小阀,主阀下腔压力上升,上腔压力下降,使主阀被压差向上推;切断电源后,先导阀利用弹簧力或介质压力向下推动关闭件,使阀门关闭。
  (2)二位四通换向阀
  二位四通换向阀是一种集成式换向控制装置,它采用直流电机驱动阀芯移动来打开和关闭供油管路或改变供油方向;即使在恶劣的工作条件下(如低温或高粘度油)。操作比较可靠。
  该阀适用于干燥、稀油集中润滑系统和液压系统的主、支管道,额定压力40MPa。它还可用于三种类型:双向四通、双向三通和双向两通。
  (3)三位四通换向阀
  三通四通换向阀:是指具有三个工作位置状态的阀门,四个油口(一般为二进二出),分别表示为P、T、A、B、P为进油口,T为回油口,A B分别与执行机构上、下腔连接。伊利,阀门的自然位置在中间。阀门结构如示意图所示。
  按换向方式可分为电磁式、电液式和手动式三种。
  festo电磁阀工作原理如下:
  (4)三位四通电磁换向阀
  三位四通电磁换向阀有三个缺点:体积大,不防振,防水性能差,其使用环境受到极大的限制。
  新型三位四通电磁换向阀在结构设计,工艺设计,材料选用等方面作了重大改进。体积比传统电磁阀减小1/3,具有很强的防振防水性能。
  (5)三位五通换向阀
  三位,是指此换向阀有三个位置,左位,中位,和右位。五通,表示一共有五个接口,也就是此电磁阀上面有五个油口与系统管路连接。其工作原理如下:
  图
  由于操纵液动换向阀的液压推力可以很大,所以主阀可以做得很大,允许有较大的流量通过。这样用较小的电磁铁就能控制较大的液流。
