详解探究一下电磁阀的结构原理
点击次数:174 发布时间:2019-07-29
电磁阀是一种电磁控制的工业设备,用于控制自动流量的基本元件,属于执行机构,属于执行机构;不限于液压和气动。广泛应用于工程领域。电磁阀是由电磁线圈和磁芯组成,是一个含有一个或多个孔的阀体。那么原理的具体结构是什么,让我们一起来学习。
01
直接作用电磁阀
有常闭、常开两种类型。断电时关闭常闭式。线圈通电时产生磁力,使动铁芯克服弹簧力和静态铁芯的吸收,直接打开阀门端口。介质通过。线圈切断后,电磁力消失,弹簧力作用下移动铁芯复位,直接关闭阀门端口,介质无法通过。结构简单,动作可靠,开关速度快,在零压差和微真空下工作正常。常开模型的工作方式正好相反。该阀是一种通径一般小于6的电磁阀。如SLP小直动系列图片所示:
有常闭、常开两种类型。断电时关闭常闭式。线圈通电时产生磁力,使动铁芯克服弹簧力和静态铁芯的吸收,直接打开阀门端口。介质通过。线圈切断后,电磁力消失,弹簧力作用下移动铁芯复位,直接关闭阀门端口,介质无法通过。结构简单,动作可靠,开关速度快,在零压差和微真空下工作正常。常开模型的工作方式正好相反。该阀是一种通径一般小于6的电磁阀。如SLP小直动系列图片所示:
1

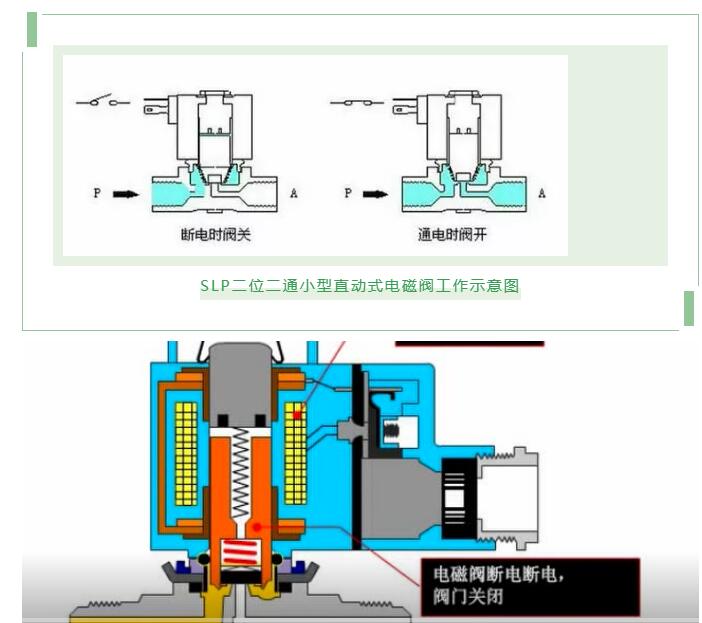

SLP二位双向小直动电磁阀工作原理图
smc电磁阀2位3通的工作原理和工艺流程
02
步进式直接作用电磁阀
1
有两种类型:常闭型和常开型。常闭式一次阀和二次阀组合为一种形式,主阀和先导阀分布有电磁力和压差,可直接打开主阀口。当激励线圈,因此移动铁芯和静态铁芯和电磁力,导阀打开口,位于主阀和导阀嘴嘴,铁芯和主阀芯移动,此时主阀腔压力流量,通过试点阀口压差和电磁力的作用下同时使用主阀芯向上运动,打开主阀口、介质循环。当线圈被切断时,电磁力就消失了。此时,动铁芯在自重和弹簧力的作用下关闭导阀孔。介质通过平衡孔进入主阀上腔,使上腔压力升高。介质流。结构合理,动作可靠,零压差运行可靠。通常开放模型的工作方式正好相反。此时的一般流动路径为phi 10-phi 100图:ZS大直径系列:
1
SLP双工位双向大口径先导电磁阀(常闭式)
03
间接先导式电磁阀
1
常闭和常开有两种类型。电磁阀由先导阀和主阀芯组成通道组合。常闭型在无电源时,处于关闭状态。线圈通电时产生电磁力,使动铁芯与静铁芯相互吸引,导阀端口打开,介质流向出口。此时,主阀芯腔上的压力减小,低于入口侧压力,形成压差,克服弹簧阻力再向上运动,达到打开主阀口、介质流动的目的。线圈切断后,电磁力消失,弹簧力作用下的动铁芯复位,关闭导阀端口。此时,介质从平衡孔流入,主阀芯上腔的压力增大,在弹簧力的作用下运动,关闭主阀口。常开型作为阀门的通径,原理相反,为10-phi 150,如SLP大口径先导系列所示:
smc电磁阀的结构原理动画
1
SLP双工位双向大口径先导电磁阀(常闭式)
03
smc间接先导式电磁阀
1
常闭和常开有两种类型。电磁阀由先导阀和主阀芯组成通道组合。常闭型在无电源时,处于关闭状态。线圈通电时产生电磁力,使动铁芯与静铁芯相互吸引,导阀端口打开,介质流向出口。此时,主阀芯腔上的压力减小,低于入口侧压力,形成压差,克服弹簧阻力再向上运动,达到打开主阀口、介质流动的目的。线圈切断后,电磁力消失,弹簧力作用下的动铁芯复位,关闭导阀端口。此时,介质从平衡孔流入,主阀芯上腔的压力增大,在弹簧力的作用下运动,关闭主阀口。常开型作为阀门的通径,原理相反,为10-phi 150,如SLP大口径先导系列所示:
1
SLP双工位双向大口径先导电磁阀(常闭式)
04
双向直接作用电磁阀
三通电磁阀有三个端口,分为常闭型、常开型、换向型、万能型、自动排气阀。常闭式有一个入口、一个出口和一个排气口。当电力线圈弹簧作用移动铁芯(两个侧密封)关闭主阀,进口和出口介质循环,出口和下水道想:当线圈电流,电磁力和中等压力克服弹簧力使移动铁芯(两个侧密封)移动到静态铁芯,出入境认为,下水道。图,如:SLV系列通常两三个电磁阀关闭
三通电磁阀有三个端口,分为常闭型、常开型、换向型、万能型、自动排气阀。常闭式有一个入口、一个出口和一个排气口。当权力线圈弹簧作用移动铁芯(两个侧密封)关闭主阀,进口和出口介质循环,出口和下水道是相通的:当线圈电流,电磁力和中等压力克服弹簧力使移动铁芯(两个侧密封)移动到静态铁芯,出入境相通,下水道。图,如:SLV系列通常两三个电磁阀关闭
