什么电磁阀很彻底啊
点击次数:858 发布时间:2019-07-18
    电磁阀是一种用于控制流体方向的自动基本元件,属于执行机构。通常用于机械控制和工业阀门的介质方向控制,从而实现对阀门开关的控制。

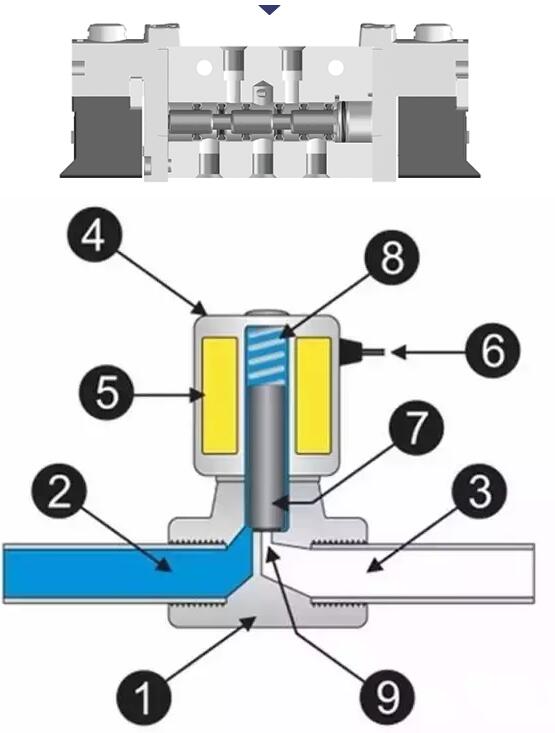

    电磁阀结构原理1。阀体2。进气口3。空气出口4。线5。并从阀瓣结构与材料的区别和原理上分为六个小分支:直接作用膜片结构、分步直接作用膜片结构、先导膜片结构、直接作用活塞结构、分步直接作用活塞结构、先导活塞结构。
    运动电磁阀一直有常闭和常开两种类型。断电时关闭常闭式,线圈通电时产生电磁力,使动铁芯克服弹簧力,静铁芯吸收并直接打开阀门。线圈切断后,电磁力消失,弹簧力作用下移动铁芯复位,直接关闭阀门端口,介质无法通过。结构简单,运行可靠,在零压差和微真空下正常运行。常开则相反。如流量小于6通径的电磁阀。
    原理:常闭式通电时,电磁线圈产生电磁力,将开启的部件从阀座上提起,开启阀门;当断电时,电磁力消失,弹簧将打开的部件压在阀座上,打开阀门。特点:可在真空、负压、零压下正常工作,但直径一般小于25mm。
    两级直接作用MAC电磁阀本阀采用一次阀和二次阀连接在一起,主阀和先导阀一步一步地使电磁力和压差直接打开主阀口。当激励线圈,因此移动铁芯和静态铁芯和电磁力,导阀位于主阀和导阀嘴张着嘴嘴,和核心和主阀芯移动,此时主阀腔压力卸荷,通过试点阀口压差和电磁力的作用下同时主阀芯向上运动,打开主阀介质流通。当线圈被切断时,电磁力就消失了。此时,动铁芯在自重和弹簧力的作用下关闭导阀孔。此时,介质进入平衡孔内主阀芯上腔,使上腔压力升高。结构合理,动作可靠,零压差运行可靠。如:ZQDF、ZS、2W等。
    原理:它是一种直接运动与先导式相结合的原理,当进、出口无压差时,通电,电磁力直接把先导阀和主阀关闭部件依次向上提起,阀门开启。当进、出口达到启动压差时,通电后电磁先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差将主阀向上推;断电时,先导阀用弹簧力或介质压力推动关闭部件,向下移动,使阀门关闭。
festo电磁阀原理图
    特点:在零压差或真空状态下,高压也可运行,但功率较大,必须水平安装。
    三间接先导式电磁阀这种电磁阀由先导阀与主阀芯连接形成通道组合;常闭型在无电源时,处于关闭状态。当线圈通电时,产生磁力使移动铁芯和静态铁芯吸引在一起,导阀打开,介质流向出口,这个时候,主阀芯腔的压力减少,低于进口侧的压力,形成压差克服弹簧阻力,然后向上运动,实现打开主阀口的目的,介质流。线圈被切断时,磁力消失,动铁芯在弹簧力的作用重新设置并关闭试点港口,在这个时候,介质流的平衡孔,参议院的压力的主阀芯的增加,和弹簧力的作用下向下移动,关闭主阀口。常开方程的原理正好相反。
    原理:通电时,电磁力打开导孔,上腔压力迅速下降,在导孔周围形成高压差。流体压力推动打开的部件向上移动,阀门就打开了。当电源切断时,弹簧力将先导孔打开,入口压力通过旁通孔迅速将腔体周围的阀门关闭部件形成一个低压和高压差,流体压力驱动打开部件向下移动,打开阀门。
    特点:体积小、低功耗、高流体压力的上限范围内,可以任意安装(需要定制),但必须满足流体压差电磁阀选择的四个原则和选择——安全、可靠性、适用性、经济安全:不注意安全会产生灾难!
    腐蚀性介质:塑料王电磁阀及全不锈钢;对于腐蚀性强的介质,必须使用隔膜式。中性介质中,电磁阀外壳材料也应选用铜合金,否则,阀门外壳经常会有锈尘脱落,特别是动作不频繁的场合。氨阀不能用铜。
    1. 爆炸环境:必须选用相应防爆等级的产品,户外安装或多次除尘应选用防水防尘品种。
    2. festo电磁阀的公称压力应超过管内高工作压力。
    适用性:不适用花钱买浪费,也麻烦!
    1. 选用不同品种的电磁阀,可选择介质气体、液体或混合状态的特殊性能。
    中温不同规格的产品,否则线圈会烧坏,密封老化,严重影响使用寿命。
    中等粘度,通常低于50cSt。尺寸小于15mm设置高粘度电磁阀。
    介质清洁度不高时应安装在电磁阀前反冲洗过滤阀,当压力较低时可选择直接作用隔膜式电磁阀。
    如果介质是定向流动的,则需要特殊的要求。
    介质温度应选择在电磁阀允许范围内。
    2. 根据介质流向要求和管道连接方式选择阀门通径和型号。
    根据流量和阀门Kv值选择公称通径,或选择相同的管道内径。
    工作压差,0.04mpa以上的低工作压差为间接先导式;如果小工作压差接近或小于零,则必须采用直接操作或逐步直接操作。
    3.环境条件环境的高和低温度应选择在允许的范围内,如有超出,应特别订货。
    在相对湿度较高的环境和滴水下雨的场合,应选用防水电磁阀;环境经常发生振动、紊流和冲击等情况时,应选用特殊品种,如船用电磁阀;在腐蚀性或爆炸性环境下,应根据安全要求优先考虑耐腐蚀性;如果环境空间有限,可以选择多功能电磁阀,因为它消除了旁路和三手阀,便于在线维护。
    4. 电源条件根据电源类型,分别选择交流和直流电磁阀。一般来说,交流电源很容易接入。
    对于电压规格,尽可能选用AC220V和DC24V。
    电源电压波动一般为+%10%。ac为-15%,dc为±% 10%。
    根据供电容量选择额定电流和消耗功率。必须注意交流起动VA值高,在容量不足的情况下应首选间接导向电磁阀。
    5. 控制精度一般电磁阀只开、关两个位置,当控制精度要求高且参数要求稳定时,请选择多个电磁阀;运行时间:指电信号接通或切断至主阀运行完毕的时间;泄漏量:样品上给出的泄漏量为一般经济等级,特殊情况需要特殊处理!
    可靠性:不可靠会损坏整个系统!
    使用寿命,这并不包括在工厂测试项目中,是一个类型测试项目。为了保证质量,我们应该选择正规厂家的名牌产品。
    工作制度:分为长期工作制度、重复短期工作制度和短期工作制度三种。长时间开启阀门只有短时间关闭的情况下,应使用常开电磁阀。用于短时间工作系统和大批量生产,可用于特殊订货,降低功耗。
    工作频率:当工作频率要求较高时,选择结构为直动电磁阀,电源为交流电源。
    动作可靠性:严格来说,本次测试并没有正式列入中国电磁阀专业标准,为了保证标准制造商的质量应该选用名牌产品。有些场合的动作并不多,但可靠性要求很高,如消防、应急保护等,一定不能掉以轻心。尤其重要的是,应采取双重保险。
    经济性:不经济性是对金钱、能源和生命的浪费,但必须以安全性、适用性和可靠性为基础。
    经济性不仅指产品的价格,还包括安装、维修等配件的成本。
    更重要的是,一个电磁阀在整个自动控制系统乃至整个自动控制系统的生产线上的成本是非常小的,如果贪图小利而过早地选择错误的损坏组是巨大的。
    简而言之,经济不仅指产品价格,还指综合成本比。
    留意六项现场操作条件(即、管道参数、流体参数、压力参数、电气参数、运行方式、特殊要求的选型)。
    1. 根据管道参数选择电磁阀:管径规格(DN),接口方式根据管道内径或流量要求确定管径(DN)。
    接口方式,一般选用>DN50法兰接口,≤DN50可根据用户需要自由选择。
    2、根据流体参数选择电磁阀:材质、温度组腐蚀性流体:应选用耐腐蚀电磁阀和不锈钢;食品超净液:选用食品级不锈钢电磁阀。
    高温流体:选用高温电气材料和密封材料制造电磁阀,并选用活塞式结构。
    流体状态:大到足以成为气态、液态或混合型,特别是当口径大于DN25时。
    流体粘度:通常50cSt以下可任意选择,如果超过这个值,则选择高粘度电磁阀。
    3、根据电磁阀的压力参数选择:原理和结构的公称压力:此参数与其他一般阀的含义相同,是根据管道的公称压力来确定的。
    工作压力:如果工作压力较低,则必须选择直接作用或逐步直接作用原理;当小工作压差大于0.04mpa时,可选择直接操作方式,分步直接操作方式,先导式。
    4. 电气选型:电压规格应优先考虑AC220V和DC24的便利性。
    5、可根据连续工作时间的长短选择:常闭、常开或持续供电时电磁阀需要长时间开启,且持续时间过长的关闭时间应选择常开型。
    如果开闭时间较短或开闭时间不长,则选择常闭型。
    但有些工作条件为安全防护,如窑炉、窑炉火焰监测等,不能选择常开,应选择能长期供电的型式。
    6、根据环境要求选择辅助功能:防爆、检查、手动、防水雾、防水水、潜水爆炸环境:必须选择相应的电磁阀防爆等级。
    当管内流量有逆流现象时,可选用具有止回阀功能的电磁阀。
    当需要手动操作时,可选择具有手动功能的电磁阀。
    露天安装或多次除尘应选用防水、防尘品种(防护等级IP54以上)。
    潜水电磁阀必须使用在喷泉(防护等级IP68以上)。
