电磁阀工作原理:

在气动回路中，电磁控制换向阀的作用是控制空气的通过，切断或改变压缩空气流动的方向。其主要工作原理是利用电磁线圈产生的电磁力推动阀芯开关，实现空气流量的倒转。

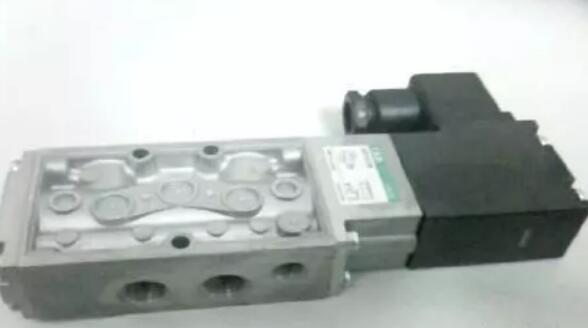

首先，从原理上将AVENTICS电磁阀分为三类

根据电磁换向阀控制部分的推进方式不同，可分为直流电动机式电磁阀、分步直流电动机式电磁阀和先导式电磁阀。(阀门上的主流端口个数称为“通”，阀芯与阀体的对应位置称为“位”)

01. 直接移动电磁阀

原理:通电时，电磁线圈产生电磁力，将阀座上的截止阀提起，打开阀门;当断电时，电磁力消失，弹簧压在阀座上，阀门关闭。

特点:可在真空、负压、零压下正常工作，但直径一般不超过25mm。

逐步直接作用电磁阀

原理:它是一种直接运动与先导式相结合的原理，当进、出口无压差时，通电，电磁力直接把先导阀和主阀关闭部件依次向上提起，阀门开启。当进、出口达到启动压差时，通电后电磁先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差将主阀向上推;断电时，先导阀用弹簧力或介质压力推动关闭部件，向下移动，使阀门关闭。

特点:在零压差或真空状态下，高压也可*动作，但功率较大，必须水平安装。

03、先导式电磁阀

原理:通电时，电磁力打开先导孔，上腔压力迅速下降，在关闭部分周围形成高低压差，流体压力推动关闭部分向上运动，阀门打开;当断电时，弹簧力将先导孔关闭，入口压力通过旁通孔迅速将腔体周围的阀门关闭元件形成一个低压对高压差，流体压力将关闭元件推下，关闭阀门。

特点:流体压力范围上限高，可任意安装(需自定义)，但必须满足流体压差条件。
