电磁阀的工作原理还不了解吗?读懂这一秒!
点击次数:811 发布时间:2019-06-06
电磁阀有很多种,不同的电磁阀在不同的位置起着控制系统的作用,常用的有单向阀、安全阀、方向控制阀、调速控制阀。
所以先说电磁阀的工作原理
电磁阀已经关闭腔,打开一个孔在不同的位置,每个孔连接不同的油管,腔中间是活塞,两边是两个电磁铁,它面临着磁铁线圈电身体哪方会被吸引到,通过控制阀门打开或关闭的运动不同放电的油孔,油孔永远是敞开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞驱动活塞杆,活塞杆驱动机构。它通过控制电磁铁的电流断流来控制机械运动。
▲就这样
从电磁阀的工作原理可以分为三类
1. 直接移动电磁阀
当通电时,电磁线圈产生电磁力,从阀座上提起关闭阀,打开阀门;当断电时,电磁力消失,弹簧压在阀座上,阀门关闭。
2. 逐步移动电磁阀

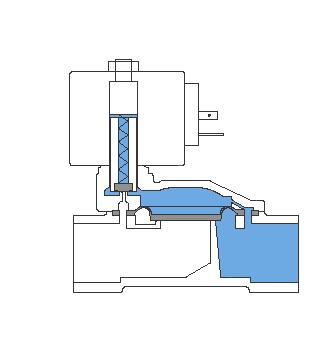

▲总体结构
它是一种直接运动与先导式组合的原理,当进、出口之间没有压差时,通电后,电磁力直接将先导阀与主阀关闭部件依次向上提起,阀门开启。当进、出口达到启动压差时,通电后电磁先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差将主阀向上推;断电时,先导阀用弹簧力或介质压力推动关闭部件,向下移动,使阀门关闭。
3、先导电磁阀
通电时,电磁力打开先导孔,上腔压力迅速下降,在关闭部分周围形成高低压差,流体压力推动关闭部分向上运动,阀门打开;当断电时,弹簧力将先导孔关闭,入口压力通过旁通孔迅速将腔体周围的阀门关闭元件形成一个低压对高压差,流体压力将关闭元件推下,关闭阀门。
