筒体基本结构

    所谓的气动执行机构是一个以压缩空气为动力，驱动机构直线运动、摆动和旋转的部件。

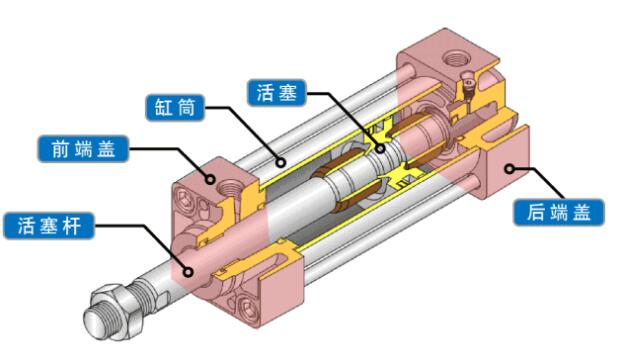

    smc官网电话以常用的基本圆柱为例，看看里面是什么。

    所以问题出现了。我想知道，当你看上面的图片时，你是否能看到它是单作用气缸还是双作用气缸。

    气瓶分类

    单作用气缸：

    活塞只在一侧提供空气，压力推动活塞产生推力，推力由弹簧或自重返回。

    例如，即使你是一条狗，你也可以去壁球馆玩得开心。因为壁球会因为反弹而回到你身边。

    双作用气缸：

    气缸和活塞的两侧都有气压，以实现向前或向后的动作。

    那么，对于另一个人呢？你很幸运找到了你的女神，现在你可以和她一起打羽毛球了。

    气缸缓冲器

    但是，气缸也有问题。如果不使用缓冲装置，当活塞移动到端部时，特别是行程长、速度快的气缸，活塞撞击端盖的动能将非常大，容易损坏零件，缩短气缸寿命。

    而且，撞击产生的噪音是致命的。如果一个没有缓冲器的气缸的噪音是70分贝，整个工厂的噪音将是140分贝，就像长时间在飞机跑道上一样。这已经达到了人类不容忍和痛苦的极限。

    如何解决这些问题？

    我们的设计师为圆筒设计了缓冲垫。

    一

    液压缓冲器

    气缸缓冲的第一个也是简单的方法是在气缸的前端安装一个液压缓冲垫。

    笑话可以归结为笑话。我们还得说些严肃的话。这是液压缓冲器的工作原理。

    通过独特的阻尼孔设计，以矿物油为介质，实现了高速轻载向低速重载的平稳过渡。

    特点：从小能量到大容量，无需调节范围宽，可实现佳的能量吸收。

    二

    橡胶垫

    为了在工厂安装更紧凑，设计师们想出了第二种方法：橡胶缓冲。（缓冲垫安装在活塞杆的两端）

    注意事项：

    1）缓冲能力固定不变，缓冲能力小。它主要用于小气缸以防噪音。

    2）注意橡胶老化引起的变形和剥落现象。

    三

    气垫

    第三种方法：空气缓冲。（当活塞移动时，缓冲套和密封圈一起工作，形成一侧封闭的腔/缓冲腔，实现缓冲。）

    缓冲室内的气体只能通过缓冲阀排出。当缓冲阀的开度很小时，气室中的压力迅速上升，对活塞产生反作用力，从而使活塞减速直至停止。

    注意事项：

    1）通过调节缓冲阀的开度，可以调节缓冲能力。开口越小，缓冲力越大。

    2）利用气缸的背压实现缓冲。气缸背压低。缓冲能力也会降低。在使用中，应注意负荷率和缸速的控制方法。

    磁开关

    smc气缸是什么品牌说到这一点，我们知道圆柱是如何平稳移动的。但是一切都有规则，气缸的运动也是如此。他们都就位了吗？有十字路口吗？谁来监督这件事？

    磁开关-是一个反馈信号，用于判断气缸是否就位，并控制相应的电磁阀完成切换动作。

    原理：当活塞运动磁环接近或离开开关时，开关内的簧片被磁化，相互吸引或断开，发出电信号。

    特点：气缸行程两端无需安装电脑控制阀及其安装架，活塞杆端无需安装缓冲器。因此，它使用方便，结构紧凑，可靠性高，使用寿命长，成本低，开关反应时间快，得到了广泛的应用。

    气缸润滑

    此外，我们还想讨论润滑，其目的是减少气缸运动对气缸本身的损坏，延长气缸的使用寿命。

    油润滑：

    油雾用于将润滑油输送到压缩空气中，进入气缸。

    非油润滑：

    仅使用内置润滑脂，无需使用油雾进行供油；避免运输过程中油颗粒污染食品和药品包装，影响产品质量。

    目前，大部分厂家已经全面实现了非给油气缸。

    注意事项：

    一旦使用了给油润滑，就需要持续使用。一旦停用，寿命急剧下降。
