比例阀的原理

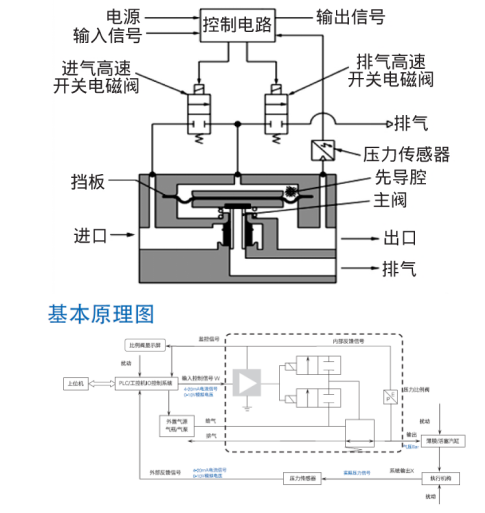

日本SMC比例阀通过电气比例信号，实现对压缩空气的无级控制 ● ITV1000、2000、3000 系列 追加了现场总线对应规格！追加串行通信 ●追加串行通信RS-232C规格 小型·轻量(通信部一体化) 重量:350g注1)(ITV1000的场合) 消耗功率:4W看下图：

气动比例控制阀能够通过控制输入信号（电压或电流），实现对输出信号（压力或流量）的连续成比例控制。气动比例阀的控制信号均为电信号，帮又称电气比例阀。电气比例阀是一种气压随输入电压或电流的变化呈线性比例输出的减压阀。它属于线性连续控制，其特点是输出量随输入旺的变化而线性变化

上图显示了一个典型闭环控制回路。与上位机通讯的PLC/工控机IO控制系统与

比例阀连接。参考变量输入端W通常初始设置为一个模拟变化量（比如4～20mA电

流或者0～10V电压），这个模拟控制信号通常由PLC模拟输出模块或者工控机的模

拟输出板卡输出。压力传感器测量实际控制端的输出压力信号X（比如5Bar）作为

前端的反馈信号发回给参考比较端，控制系统检测到这个比较偏差，经过处理单元

处理以后，再进一步输出新的控制信号给执行元件。整个回路如此重复不断的补偿

差异变量W终达到输出预定压力值的目的。

SMC比例阀使用过程中的注意事项：

1、在受控状态下，由于停电等电源被切断时，本产品可暂时保持２次侧的输出。另外，在大气开放状态下使用２次侧的输出时，由于会持续流出，因此请谨慎操作。

2、如果本产品在通电状态下切断供给压力，内装装的电磁阀将继续工作，有时会发生蜂鸣声。由于会对内装的电磁阀寿命产生很大的影响，所以在切断供给压力时，务必切断本产品的电源。

3、电缆连接器配件是４芯线。在不使用监视器输出（模拟输出、开关输出）的场合，可能导致误动作，因此应避免与其它线缆等接触。

4、电气比例阀在对压缩空气的纯净度质量要求较高！必须在比例阀前端加装AF（过滤器）及AFM（精密过滤器）进行空气处理。

5、比例阀在接通电源前，必须先通压缩空气，千万不能在没通压缩空气前接通电源，导致阀体内的两个微型电磁阀疲劳工作，导致不必要的损失。

6、比例阀是将进气口的压力通过电流或者电压信号使得出气口压力成线性变化，但是，出气口的压力不可能高于进气口压力。
